Controller

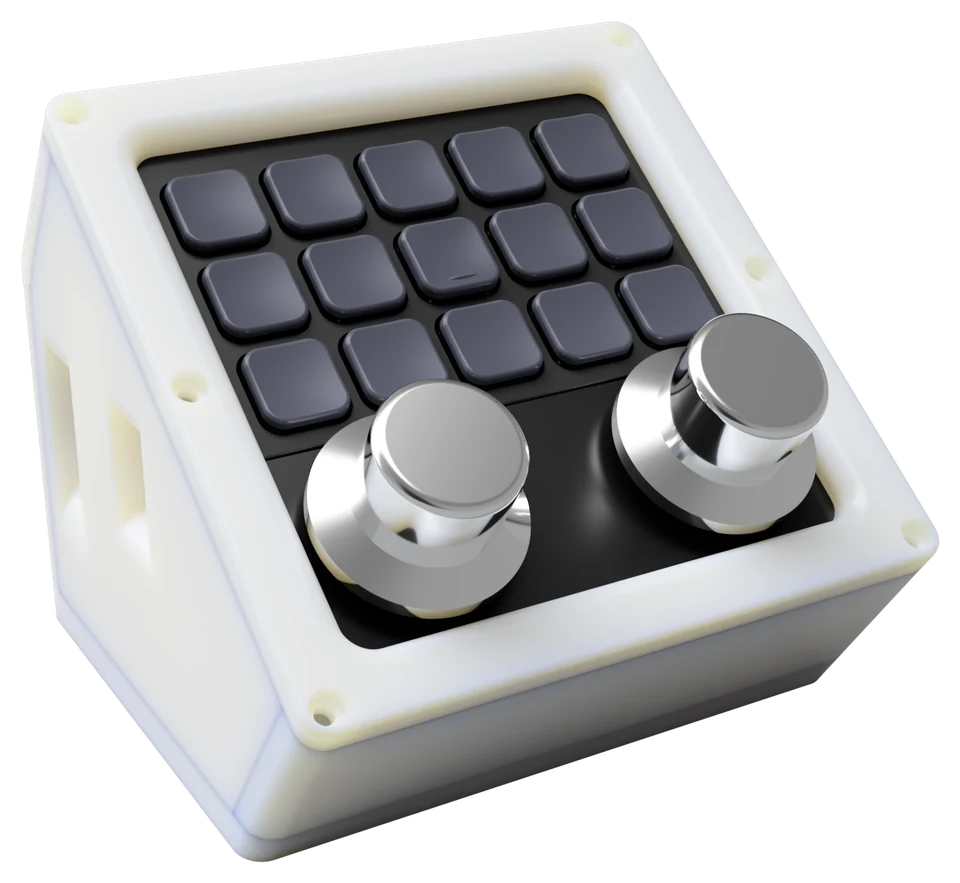

Kabelloser, haptischer Controller für Ableton Live. Bachelorarbeit im Studiengang Medientechnik an der HAW Hamburg.
Funktionen
- Zwei frei belegbare Drehregler, gleichzeitig steuerbar
- 15 Tasten über ein Stream Deck Module
- Zuweisung von Parametern direkt am Gerät oder per Maus in der Plugin-Oberfläche
- Kabelloser Betrieb mit eigener Stromversorgung über ein UPS HAT
- Gehäuse als Eigenkonstruktion, Elektronik auf Lochrasterplatine
Signalfluss
Drehregler2 × RV112FF
Pro MicroATmega32U4
Raspberry Pi 3 B+Steuerung
kabellos
RechnerAbleton Live
Stream Deck Module15 Tasten, am Raspberry Pi
UPS HAT (D)Akku für den Raspberry Pi
Mapping
Über das Stream Deck
Die Zuweisung erfolgt direkt über die Tasten am Gerät, ohne Maus oder Bildschirm.
Über die Plugin-Oberfläche
Ein Parameter wird in der Oberfläche eines VST-Plugins angeklickt und über eine frei belegbare Taste der Logitech MX Master 3 auf einen Drehregler gelegt.

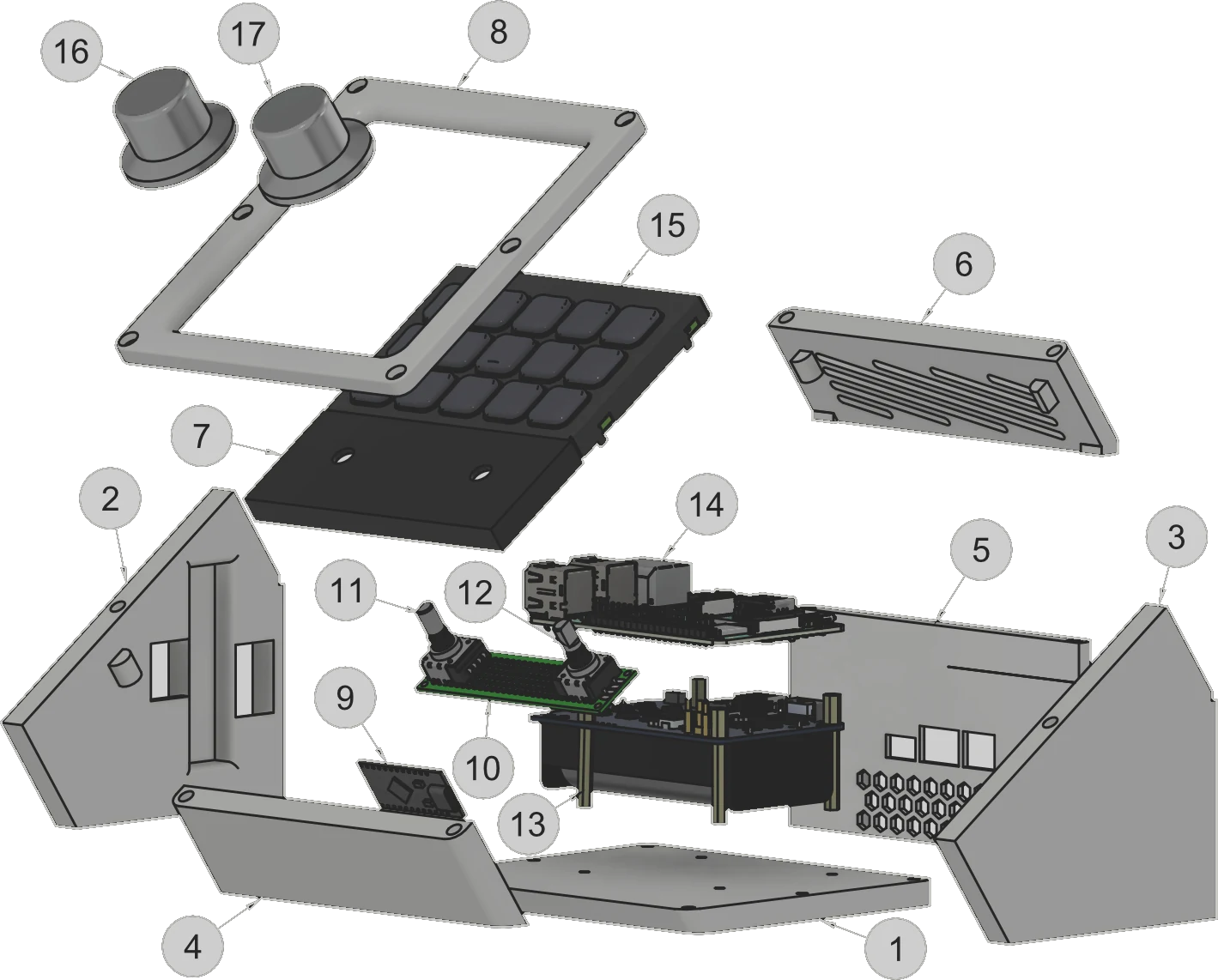

Hardware
| Pos. | Bauteil | Baugruppe |
|---|---|---|
| 1 | Bodenplatte | Gehäuse |
| 2 | Seitenwand links | Gehäuse |
| 3 | Seitenwand rechts | Gehäuse |
| 4 | Frontblende | Gehäuse |
| 5 | Rückwand | Gehäuse |
| 6 | Gehäusedeckel | Gehäuse |
| 7 | Bedienblende | Gehäuse |
| 8 | Klemmrahmen | Gehäuse |
| 9 | Pro Micro ATmega32U4 | Elektronik |
| 10 | Lochrasterplatine | Elektronik |
| 11 | RV112FF Potentiometer 1 | Elektronik |
| 12 | RV112FF Potentiometer 2 | Elektronik |
| 13 | UPS HAT (D) | Elektronik |
| 14 | Raspberry Pi 3 B+ | Elektronik |
| 15 | Stream Deck Module (15) | Bedienelement |
| 16 | Drehknopf 1 | Bedienelement |
| 17 | Drehknopf 2 | Bedienelement |
